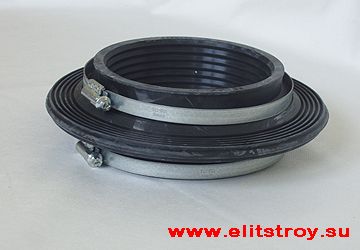

SX Круговой воротничок





Свойства:

Круговой воротничок SX – уплотнитель для трубопроводов на основе этилен-пропиленового каучука.

Круговой воротничок SX имеет сконструированные во внутреннем диаметре тесно прилегающие клинковые ребра, актуальные и в случае неровной поверхности трубы. Круговой воротничок SX шириной 70 мм гарантирует надежную фиксацию для всех трубных материалов.

При прокладке труб в сложных условиях толщина уплотняющего воротничка обеспечивает стабильную фиксацию трубы в материале заполнения.

Прорезь, нанесенная по периметру на обеих сторонах снаружи, обеспечивает безошибочный монтаж облагороженных стяжных хомутов.

Эластичность кругового воротничка SX позволяет установку на трубах из пластмассы, каменных материалов, бетона, на литых трубах, трубах из стали и с покрытием.





Применение:



Область применения кругового воротничка SX –места проходов труб через каменные/кирпичные кладки, стены или плиты пола.

При накапливающихся время от времени просачивающихся водах, грунтовых водах без или с давлением круговой воротничок SX на трубе, размещенный в середине элемента конструкции, защищает здание от проникновения влаги.



Технические данные:



Профиль / ед.упак.:    DN 100             труба Ø 110 мм                        хомуты Ø 110-130 мм

DN 125             труба Ø 125 мм                        хомуты Ø 130-150 мм

DN 125             труба Ø 140 мм                        хомуты Ø 150-170 мм

DN 150             труба Ø 160 мм                        хомуты Ø 160-180 мм

DN 175             труба Ø 180 мм                        хомуты Ø 190-210 мм

DN 175             труба Ø 200 мм                        хомуты Ø 210-230 мм

DN 200             труба Ø 225 мм                        хомуты Ø 230-250 мм

DN 225              труба Ø 250 мм                        хомуты Ø 260-280 мм

DN 250             труба Ø 280 мм                        хомуты Ø 290-310 мм

DN 300             труба Ø 315 мм                        хомуты Ø 320-340 мм



Консистенция:              EPDM, твердость по Шору A 42

Все круговые воротнички SX оснащены обоймами Norma (материал: оцинкованный алюминий)



Цвет:                           черный



Хранение:                    в сухом месте, с защитой от механического повреждения





Монтаж:

Поверхность трубы всех типов труб должна быть чистой и без борозд и царапин.

Круговой воротничок SХ надевается на трубу и устанавливается в середине элемента сооружения.

Для помощи при монтаже на трубу можно нанести нейтральное мыло.

Стяжные хомуты затягиваются с помощью шестигранного или гаечного ключа.



Насадка кругового воротничка SХ проверяется еще раз. После этого трубопровод можно бетонировать.



Толщина бетонного покрытия должна быть не менее 3 см.

Примечание:

Указанные в данном техпаспорте данные базируются на нашем опыте и знаниях, однако являются необязывающими. Рекомендации, что отклоняются от данного техпаспорта, обязывающие для нас только в случае письменного подтверждения. Производитель не несет ответственности за убытки, причиненные неправильными использованием или хранением.                                                                                                                                                                                                                           За правильность этих данных мы несем ответственность в рамках наших Условий поставки и оказания услуг.
